SW-ABF全自動包裝機使用說明書第二部分

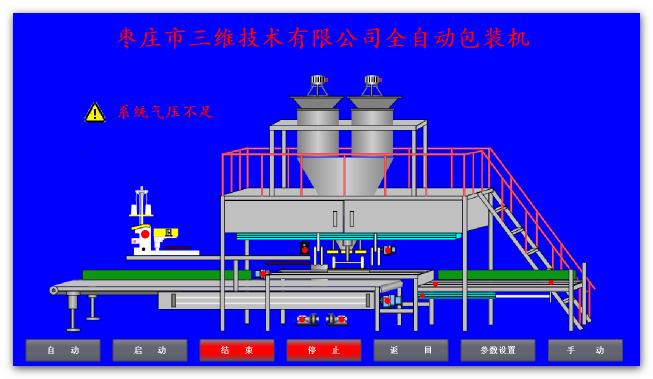

點擊“進入”進入運行畫面，如圖

運行畫面顯示設備示意圖、操作按鈕、運行指示燈及相關報警信息等。
開機前首先要進行參數的設定和確認(參數一般是由調試或生產過程中經驗獲得) 。
    點擊屏幕“參數設置”按鈕,進入設置畫面,如圖

各項參數意義如下:
1、平臺送袋延時—是指缺袋狀態下，整摞空袋送袋到位的確認時間，此項參數的意義在于防止信號檢測到有袋而袋沒到位而產生誤吸動作。
2、底拖袋拍袋有效時間和無效時間決定袋底拍打頻率，袋底拍打有助于袋內物料敦實。
3、放料口放料延時時間是放料過程的延時時間。
4、拍袋次數根據需要設定，拍袋僅在放料過程中有效。
5、縫包合格碼數設定1和設定2是在斷線檢測模式為碼數判斷時，不斷線狀態下縫完一包編碼器記錄的最少碼數，實測碼數低于此值時判斷為斷線。
6、當前斷線檢測碼數1和碼數2是顯示當前實際檢測到的不斷線狀態下縫完一包編碼器記錄的碼數，此參數不可設置，僅為縫包合格碼數設定提供參考依據。
7、當前累計產量記錄顯示當前生產累計數量，可階段性通過清零按鈕清零重新記錄。
8、縫包機延時時間是斷線檢測的有效的延時時間。
9、縫包機延時切線時間縫包后延時切線時間，此參數決定拖線長度。
10、縫包切刀延時時間是切刀執行一個動作的時間，一般設為0.3秒。
11、斷線檢測取樣時間A和B是斷線檢測模式為間隔時間判斷模式時編碼器兩個脈沖之間的間隔時間，由于兩個編碼器旋轉速度不同，兩項參數也有所區別。
12、斷線檢測開關僅在設備調試過程中使用。
各項參數設定完成或檢查無誤后，可返回運行畫面進行下一步操作。
手動畫面

設備在手動狀態下可執行單個執行部件的動作，此功能可在調試過程中或生產過程中出現意外情況時使用。
設備的自動運行
    返回運行畫面
